工频火花试验机的工作原理,我们都知道工频火花试验机的生产制作过程需按照GB4278、GB3048、UL1581、VDE标准,西克拉工频火花试验机从设计到投入生产都严格按照标准进行,今天,我们跟大家探讨一下工频火花试验机的工作原理:

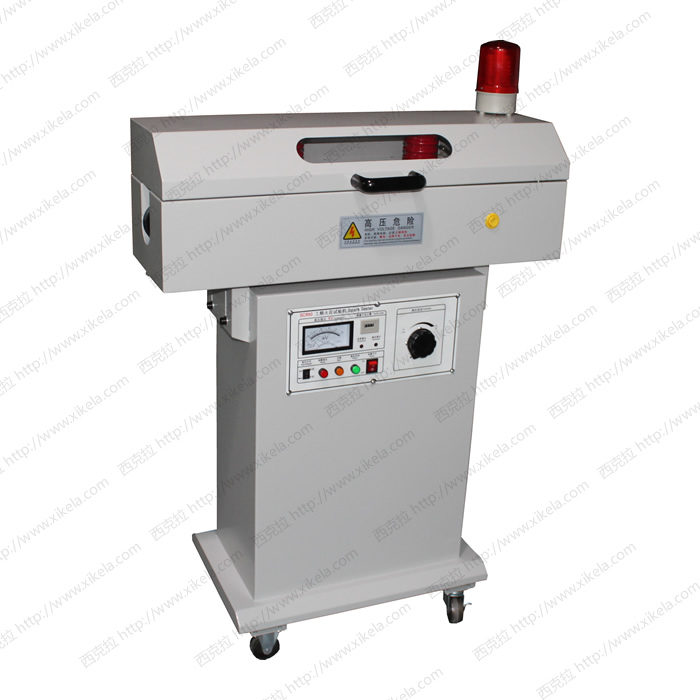

工频火花试验机
工频火花试验机实际上是一种在线弱点电线电缆检测设备,它将设定电压值按照一定规律周期性的加载到绝缘线上,而导体部分则接地,这样在导体和绝缘表面形成一个电压差,从而可以检测绝缘层是否有不良。被检线缆从珠链式高压极中通过,试验电压由工频高压变压器产生。当线缆绝缘存在缺陷时,发生击穿,即高压变压器输出,出现高压火花短路,其短路电流从高压变压器输出端经电极-绝缘缺陷处-电缆线芯-大地-高压变压器构成回路。因此火花试验机及线芯都必须接地良好,否则短路电流将不能形成回路,并可能导致火花试验机外壳或电缆线芯带上危险的高电压。
